Hi,

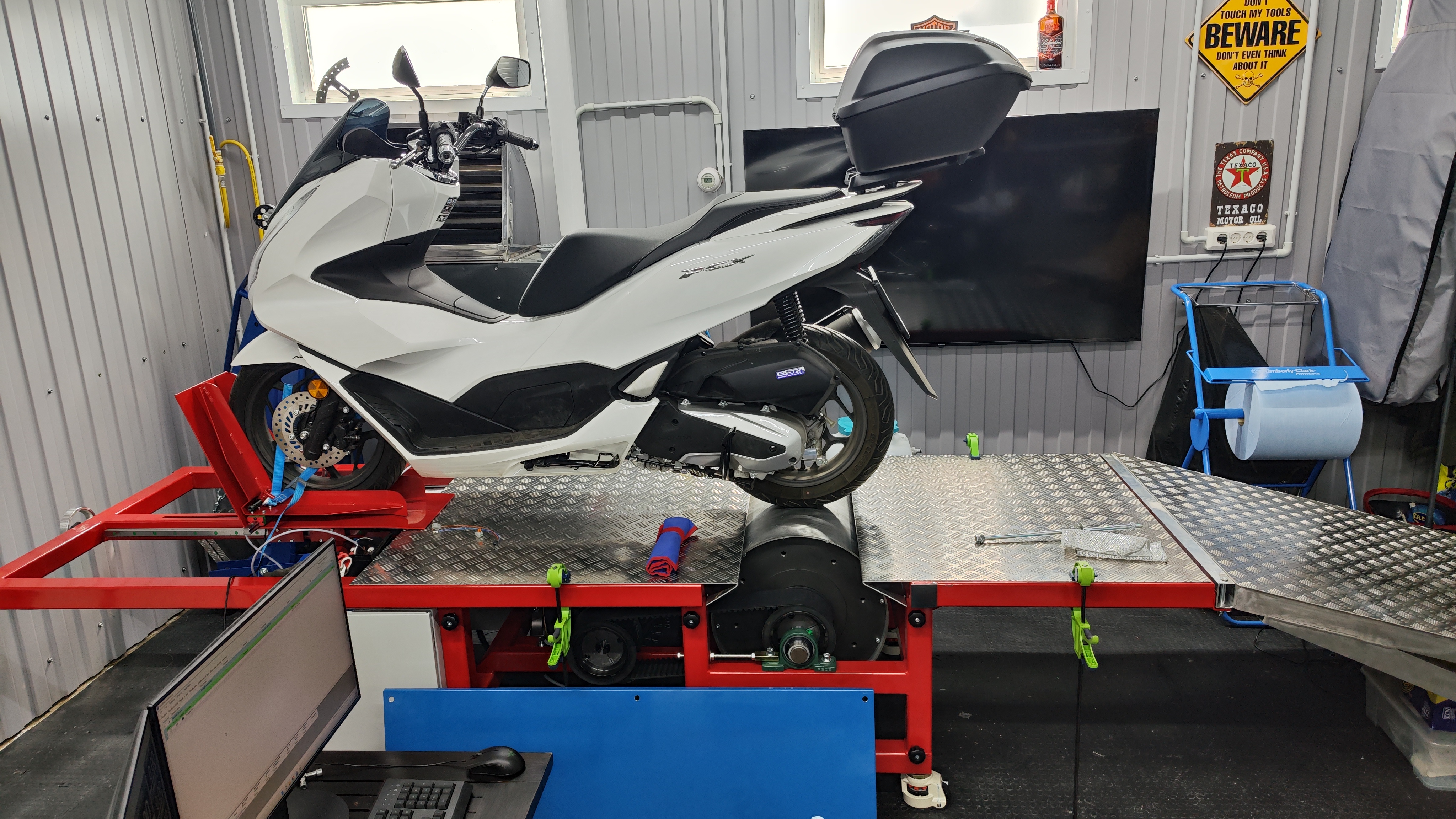

Just want to share with you my motorcycle dyno setup. Still need some tuning, but it works, almost)

Square tube powder coated steel frame, alu top floor and ramp.

Specs:
- YourDyno Standard v5
- YourDyno eddy brake power supply
- 500kg Load cell (0.24m torque arm)
- Frenelsa 1200*m retarder
- Optical brake speed sensor (90 puples per rev)
- Optris non contact eddy brake temperature sensor
- 85mm HDT 14 timing belts
- 465mm dia drum (approx 120kg)
- 2xSpartan3 V2 + Bosch LSU ADV + air ejectors
- Innovate RPM Pickup
- Ajazz AKP153 Stream Pad
- max speed 289km/h


Posted : 06/07/2025 11:06 am
